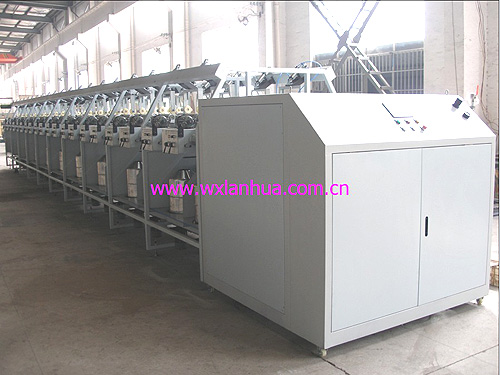

一、概述：
■本机为国内首创产品，填补了国内纺织行业在该产品上的一项空白。适用于丙纶草坪丝的倍捻加工，适纺品种从1000D-10000D的长丝倍捻，卷绕成圆柱形筒子供后道加工。

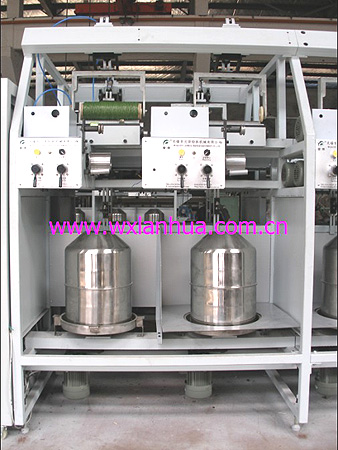

二、结构特点：
◆该机倍捻锭子采用立式交流电机传动，变频控制。通过同步带传动，达到一转两捻的目的，改变电机转向既可改变倍捻向（S或Z捻）。
◆锭盘大（φ330mm），原丝直径可达φ300mm，重量可达7Kg，产量高，耗能小。
◆卷绕成形动作的完成，是由两套横动凸轮箱分别传动两排导丝器，横动箱由电机通过同步带轮及同步带传动，凸轮传动带动滑块往复运动，并由变频单独控制，变频器可设定绕动频率防重叠，从而可直接作成柱形平面筒子。
◆超喂罗拉采用单独变频调速。
◆整机全部由电机通过同步带柔性传动，噪音小，振动小，调整工艺方便。
三、主要技术参数：
◆机器型式：单层双面。
◆锭数：4锭/组（一般32锭）
◆锭盘直径：φ330mm
◆盘转速：≤5000r/min
◆卷取速度：≤300m/min
◆适纺范围：1000D-10000D
◆捻度范围：20捻-200捻/m
◆喂入卷装：φ300×260mm
◆成品卷绕：最大φ340×260mm
◆卷装重量：最大约7Kg
◆电机总功率：0.92Kw/锭×n锭
◆外形尺寸：长×宽×高 1300×1300×1800（mm）
◆机器重量：约0.5吨/组
|
